PARKER Solenoid valve
| หมวดหมู่ | SOLENOID VALVE (โซลินอยด์วาล์ว) |
| ราคา | 0.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 28 ก.ย. 2558 |
| อัพเดทล่าสุด | 23 มิ.ย. 2565 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
เราขายอุปกรณ์ Solenoid valve ที่มียอดขายอันดับ 1 ในไทยมานานกว่า 10 ปี
สอบถามข้อมูลเพิ่มเติม
โทร. คุณแยม 065-051-5951
ไลน์. @PNEUVALVESHOP
อีเมลล์ : pneuvalveshop@gmail.com
______________________________________
ไลน์. @PNEUVALVESHOP
อีเมลล์ : pneuvalveshop@gmail.com
______________________________________

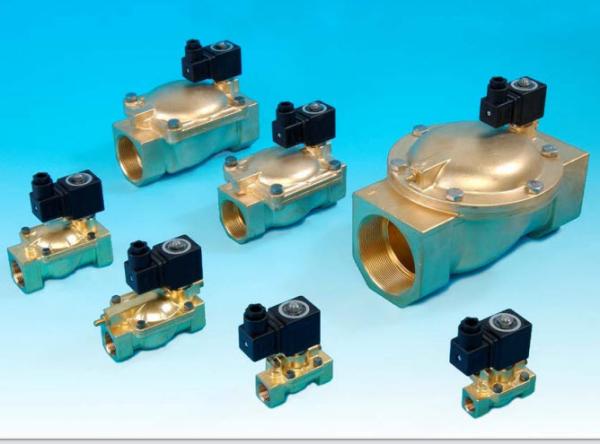

Parker, Solenoid valve
ึ7321 7322 Series
สำหรับงานน้ำ งานลม งานน้ำมัน หรือ สตีม(ไอน้ำ)
General application valves for dry or lubricated air,
neutral gases and liquids
Solenoid Valves
for application in:
• AUTOMATION
• HIGH TEMPERATURE - STEAM
• HEATING
The horizontal rows indicate the porting and the function of the solenoid valve series required.
The vertical columns indicate the size of the fittings for the series of solenoid valves included in the table.
The codes in the table identify the series (one or more)
of valves with the required features in addition to the colour background as indicated on the right-hand page for their use.
General information
Solenoid valves may be defined as devices for interrupting
or diverting the flow of fluids or gases in pipework.
They operate by opening or closing the orifice directly or
by pilot operation by a solenoid operator (or
electromagnet / coil).
The solenoid valve is a combination of three basic
components:
The term “solenoid” does not refer to the valve itself, but to
the operator and coil mounted on the moveable valve, also
known as “pilot” or “magnetic actuator”.
The term “solenoid” dirives from the Greek “solen” which
means “channel”.
The coil in fact “channels” a strong magnetic force in the the
windings when the coil is energised, i.e. when electric current flows through it.
The coil consists of capillary copper wire wound on a support reel. When electric current is fed into the coil, magnetic flow lines are generated, which are stongest in the centre of the coil.
7321BIN00 443776W 3/8"
7321BIN01 443777W 2
7321BAN00 443779W 1/2"
7321BAN01 443780W 3
7321BCN00 443782W
7321BCN01 443783W 4
7321BCN02 443784W
7321BDN00 443786W
7321BDN01 443787W 5
7321BDN02 443788W
7321BEN00 443790W
7321BEN01 443791W 6
7321BEN02 443792W
7321BFN00 443794W
7321BFN01 443795W 7
7321BFN02 443796W
7321BGN00 443798W
7321BGN01 443799W 8
7321BGN02 443800W
7321BLN02 443802W 9
7321BMN02 443803W
Pilot operated valves are ideally suited to shut-off applications of liquids with high flow and pressure.
A minimum operating pressure is required: refer to tables
Applications
General application valves for dry or
lubricated air, neutral gases and liquids
7321BIV00 444492W 2
7321BAV00 444494W 3
7321BCV00 444497W 4
7321BDV00 443804W
• Normally closed:
2 = inlet
1 = outlet
0 = exhaust
(Fig. 3)
• Normally open:
0 = inlet
1 = outlet
2 = exhaust
(Fig. 4)
7321BIH00 443778W 2
7321BAH00 443781W 3
7321BCH00 443785W 4
7321BDH00 443789W 5
7321BEH00 443793W 6
7321BFH00 443797W 7
7321BGH00 443801W
Normally a complete valve is composed
of 3 elements: the valve itself (body +
pilot), the coil and the housing. For
integrated coil/housings, the housing
reference indicates the fixing nut and
nameplate.
Two valve body references are indicated
in the tables:
• the Lucifer reference
• the global reference
Either reference can be used when
ordering. The Global valve reference
permits a common numbering system
between Lucifer and Skinner products.
A complete cross-reference list of valve
reference numbers can be found at the
end of this catalogue. In both cases, it is
necessary to order the coil and housing
reference as well.
24/50 8 W - 481865A2 439500 27
48/50 8 W - 481865A4 439515 27
110/50 8 W - 481865A5 439514 27
220-230/50 8 W - 4818653D 439502 27
380/50 8 W - 481865A9 439531 27
24/60 8 W - 481865B2 439804 27
230/60 8 W - 481865J3 439530 27
115/60 8 W - 481865K8 439528 27
12 DC 9 W - 481865C1 439508 27
24 DC 9 W - 481865C2 439501 27
48DC 9 W - 481865C4 439523 27
110V DC 9 W - 481865C5 439532 27
• Diverting valves:
1 = inlet
0 = outlet
2 = outlet
(Fig. 5)
• Circuit switching valves:
0 = inlet
2 = inlet
1 = outlet
(Fig. 6)
12/50-60 9 W - 4835101W 439812 27
24/50-60 9 W - 483510P0 439503 27
48/50-60 9 W - 483510S4 439526 27
110-115/50 120/60 9 W - 483510S5 439507 27
220-240/50 240/60 9 W - 483510S6 439504 27
• Universal:
they may have the four functions described
above.
(Fig. 7)
24/60 13 W UL 491514B2 439511 27
24DC 16 W UL/VDE 491514C2 439520 27
110/50 120/60 13 W UL 491514P3 439512 27
220/50 240/60 13 W UL 491514Q3 439513 27
24/50 14 W - 492425A2 439550 27
110/50 14 W - 492425A5 439551 27
230/50 14 W - 492425F4 439518 27
24DC 14 W - 492425C2 439522 27
24/50 - 24/60 9 W - 496081P0 439816 28
110-115/50 120/60 9 W - 496081S5 439820 28
220-240/50 240/60 9 W - 496081S6 439822 28
24DC 9 W - 496081C2 439818 28
12DC 9 W - 496081C1 439814 28
24/60 13 W UL 496082B2 439826 28
110/50 120/60 13 W UL 496082P3 439828 28
208-240/60 14 W UL 496082U3 439824 28
220/50 240/60 13 W UL 496082Q3 439834 28
24DC 16 W UL 496082C2 439832 28
12DC 16 W UL 496082C1 439830 28
24DC 9 W ATEX EEx m II 2GD 492670C2 492670C2 29
230/50 8 W ATEX EEx m II 2GD 492670F4 492670F4 29
24DC 8 W ATEX - EEx d mb IIC 2GD 495905C2 495905C2 30
48DC 8 W ATEX - EEx d mb IIC 2GD 495905C4 495905C4 30
110DC 8 W ATEX - EEx d mb IIC 2GD 495905C5 495905C5 30
24/50 8 W ATEX - EEx d mb IIC 2GD 495905A2 495905A2 30
48/50 8 W ATEX - EEx d mb IIC 2GD 495905A4 495905A4 30
240/60 8 W ATEX - EEx d mb IIC 2GD 495905B8 495905B8 30
115/50 8 W ATEX - EEx d mb IIC 2GD 495905E5 495905E5 30
230/50 8 W ATEX - EEx d mb IIC 2GD 495905F4 495905F4 30
115/60 8 W ATEX - EEx d mb IIC 2GD 495905K8 495905K8 30
Pilot operated valves are ideally suited to shut-off applications of liquids with high flow and pressure.
A minimum operating pressure is required: refer to tables.
Applications
General application valves for dry or
lubricated air, neutral gases and liquids
221G series
221G13
221G23
221G15
221G25
221G16
221G26
221G17
221G27
2995
221G1303
221G1503
221G1603
221G1703
492425
H-1H
491514
Electrical parts options with 2/2 general application valves for dry or lubricated air,
neutral gases and liquids
Solenoid valves/versions available
a) direct acting
The moveable plunger with integral seat, by the action of
the solenoid coil, opens or closes the orifice depending on
whether current is supplied to the solenoid (energised or
de-energised solenoid) or not.
In this direct operated design the coil itself supplies all the
energy required to move the plunger and seat. Operation
does not therefore depend on the pressure of the fluid or
the flow rate.
The solenoid valve can operate from 0 pressure difference
up to the value indicated in the tables.
120.4
123
126
128
b) Pilot operated
(servocontrolled or diaphragm pilot operated):
These solenoid valves are fitted with a pilot seat, controlled
by the solenoid coil and a diaphragm which closes the
main orifice of the valve, using the fluid pressure for
operation. When the solenoid is energised, the core opens
the pilot seat to allow the pressure on the upper part of the
diaphragm to flow to the outlet of the valve body. Thus a
pressure imbalance is created on the diaphragm, raising it
and fully opening the valve orifice.
When the solenoid is de-energised, the pilot seat closes
and the pressure, passing through an “equaliser” hole, is
restored above the diaphragm, thus closing the valve.
Operation depends on a pressure difference between
upstream and downstream of the solenoid valve which
equals the force required for moving the diaphragm or
keeping it tight on the main orifice. This value, indicated in
the tables, is known as “minimum operating pressure”.
131
131.4
131.4...G
133
133...H
133 CMV
135
136
139
c) Combined operation
In this design the moveable plunger is physically connected
to the diaphragm in which the pilot orifice is located.
The attraction of the plunger thus opens the pilot orifice and
the pressure lifts the diaphragm which is further moved by
the plunger during its opening stroke (assisted lift). Thus by
direct operation (plunger) and pilot operation (diaphragm) it
is possible to achieve full flow even at low pressures and
normal operation (and shut off) even at 0 pressure.
140
140.2
141
143
146
151
153
156.2
158
161.4
168.1
169.1
173
N74
N79
ZB 09 ZB 12
YB 09 YB 12
ZH 09 ZH 12
ZH 14 ZH 16
JB 14 JB 16
• Normally closed:
they open
when the electromagnet or coil is energised
• Normally open:
they close
when the electromagnet or coil is energised
